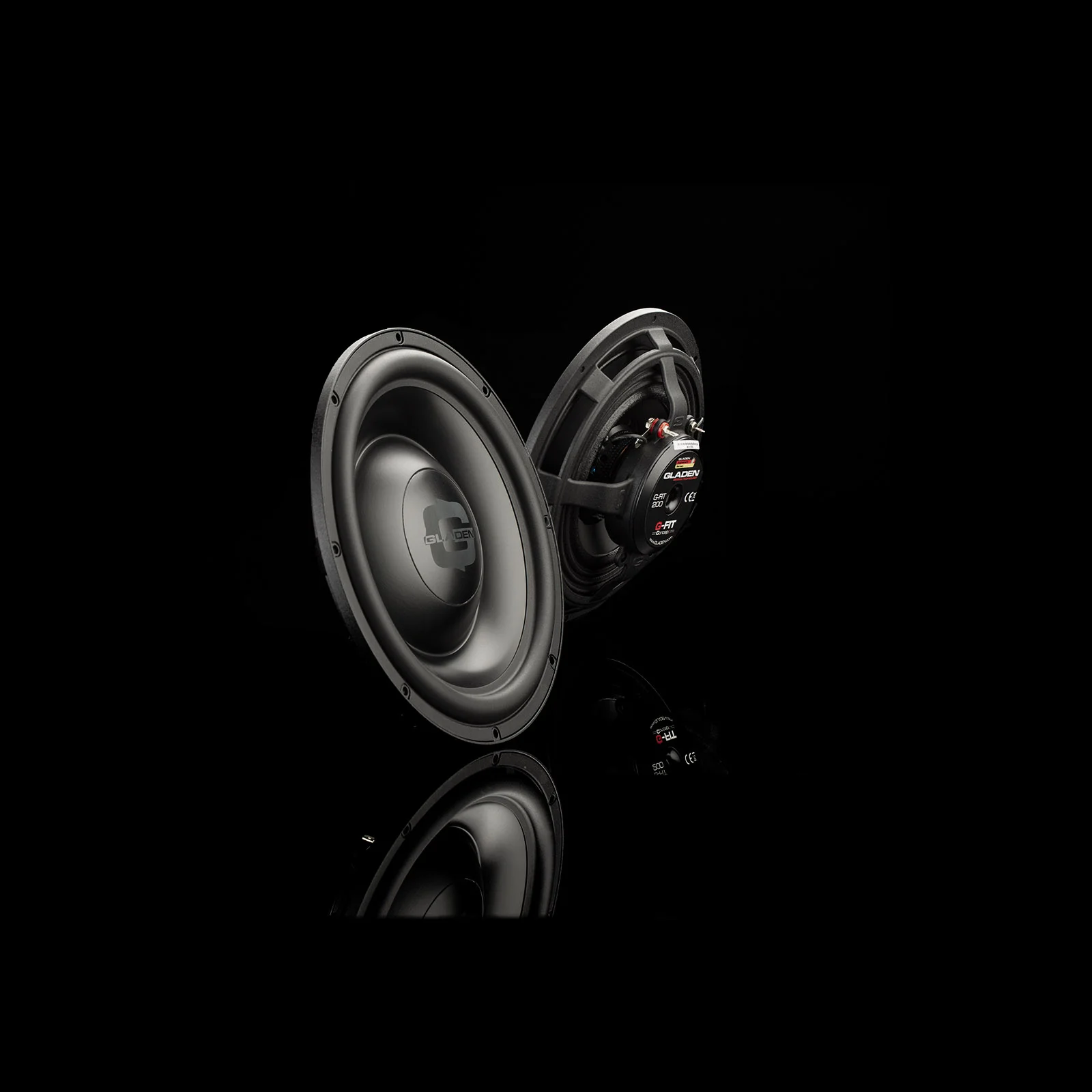

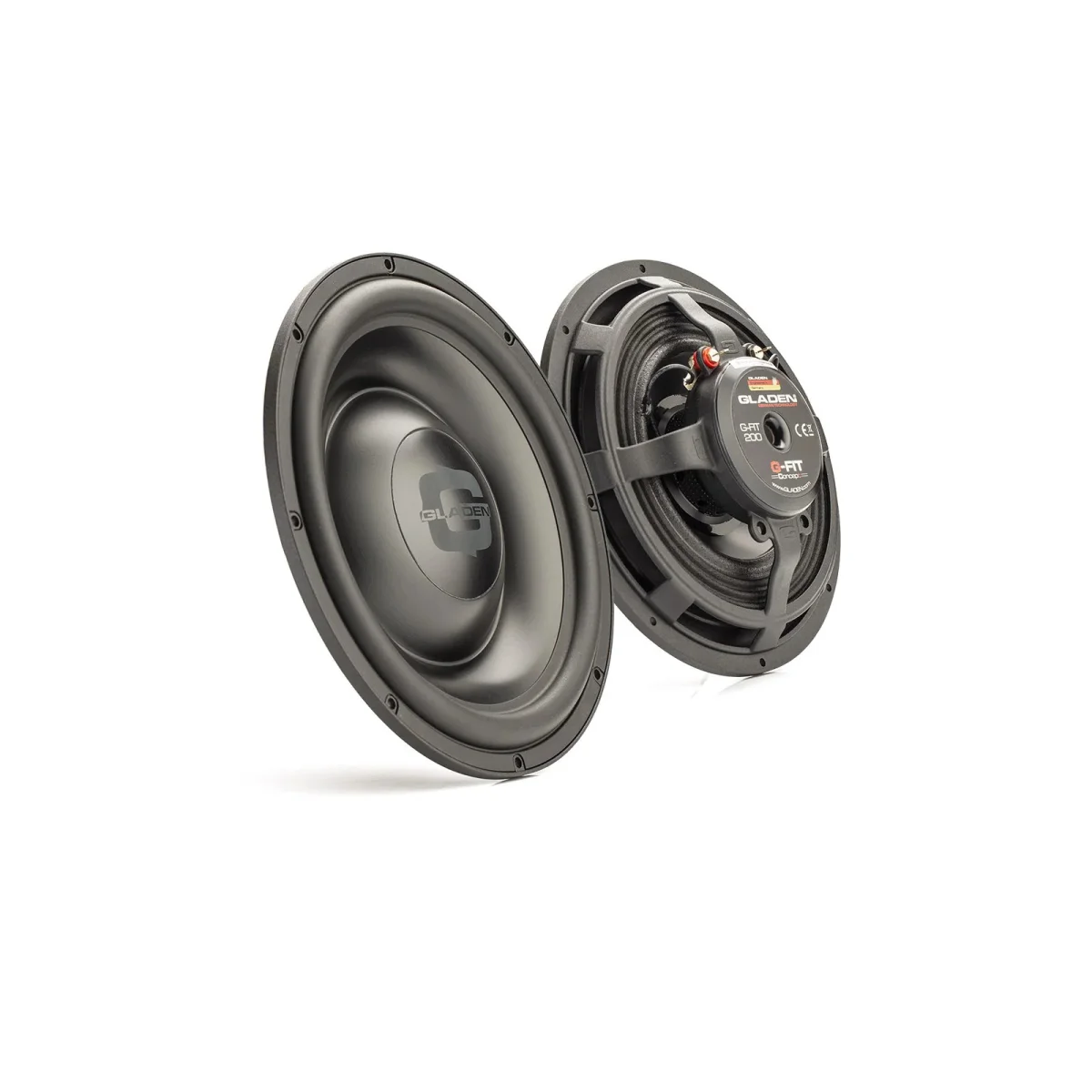

Gladen G-FIT 200 ( Paar )

Der GLADEN G-FIT 200 ist ein flach aufgebauter 200-mm-Midwoofer für Fahrzeugpositionen, in denen große Membranfläche mit begrenztem Einbauraum kombiniert werden muss.

Mit einer Einbautiefe von nur 45 mm lässt sich der G-FIT 200 unter anderem für typische Underseat- und Spritzwand-Anwendungen einsetzen. Seine Aluminium-Membran, der stabile Aluminium-Druckgusskorb, die 50-mm-Schwingspule und der kompakte Neodym-Antrieb bilden die technische Basis für kontrollierte Tiefton- und Midbasswiedergabe.

Das Besondere am G-FIT 200 ist jedoch nicht nur seine geringe Bauhöhe. Der Lautsprecher wurde als gemeinsame akustische Plattform für unterschiedliche Fahrzeuge konzipiert. Fahrzeug- und positionsspezifische Adapter stellen die mechanische Verbindung zur jeweiligen Original-Einbauposition her, während der eigentliche Lautsprecher unverändert bleibt. Damit lässt sich dieselbe akustische Basis unter anderem für BMW-Untersitzpositionen und Mercedes-Benz-Spritzwandpositionen verwenden.

SUPER-SLIM 200 MM ARCHITEKTUR

Der G-FIT 200 kombiniert eine 200-mm-Nenngröße mit einer Einbautiefe von nur 45 mm. Die gesamte Bauhöhe des Chassis beträgt mit Schutzgitter 56 mm.

Damit steht eine effektive Membranfläche von 216 cm² zur Verfügung, obwohl der Lautsprecher für Einbaupositionen mit begrenzter Tiefe ausgelegt ist. Gerade bei Underseat- und Spritzwandpositionen ermöglicht diese Kombination eine große abstrahlende Fläche, ohne einen konventionell tief aufgebauten 200-mm-Antrieb einsetzen zu müssen.

ALUMINIUM-MEMBRAN

Die Aluminium-Membran verbindet geringe Verformungsneigung mit der für einen flach aufgebauten Tiefton-/Midbasslautsprecher notwendigen mechanischen Stabilität.

Ihre steife Struktur unterstützt eine kontrollierte Bewegung der Membran über den vorgesehenen Arbeitsbereich von 35 bis 1.500 Hz. Damit kann der G-FIT 200 sowohl tiefe Frequenzen übernehmen als auch sauber an einen Mitteltonbereich angebunden werden. Die NBR-Sicke bildet zusammen mit der Membran die bewegliche Einheit des Chassis.

50 MM SCHWINGSPULE & NEODYM-ANTRIEB

Die 50-mm-Schwingspule ermöglicht eine belastbare und kontrollierte Ansteuerung der großen Membranfläche. Der kompakte Neodym-Antrieb stellt die notwendige magnetische Kraft zur Verfügung, ohne die geringe Bautiefe des Lautsprechers unnötig zu vergrößern.

Die Schwingspule besteht aus Kupfer und arbeitet auf einem Glasfaserträger. Der G-FIT 200 ist für 100 W RMS und 200 W maximale Belastbarkeit ausgelegt. Seine Nennimpedanz beträgt 3 Ω.

ALUMINIUM-DRUCKGUSSKORB

Der Aluminium-Druckgusskorb bildet die mechanische Basis des G-FIT 200.

Seine steife Konstruktion hält Membran, Aufhängung, Schwingspule und Magnetsystem definiert zueinander ausgerichtet. Gleichzeitig ermöglicht die flache Korbgeometrie die geringe Einbautiefe, die für fahrzeugspezifische Underseat- und Spritzwandinstallationen erforderlich ist.

FAHRZEUGSPEZIFISCHE ADAPTERPLATTFORM

ONE WOOFER. THE RIGHT CONNECTION.

Der G-FIT 200 bleibt bei allen Anwendungen die akustische Basis. Die Anpassung an das Fahrzeug erfolgt über speziell entwickelte Adapter, welche den Lautsprecher mit der jeweiligen Original-Einbauposition verbinden.

Die fahrzeugspezifische Geometrie des Adapters sorgt für die richtige Positionierung des Chassis und eine stabile mechanische Verbindung zum vorhandenen Einbauort. Dadurch lässt sich der G-FIT 200 für unterschiedliche Fahrzeugplattformen einsetzen, ohne für jede Anwendung einen eigenen Lautsprecher entwickeln zu müssen.

Mercedes-Benz

Spritzwand / Firewall

BMW
Untersitz / Underseat

Weitere Plattformen
über entsprechende fahrzeugspezifische Adapter

MATERIALIEN & KONSTRUKTION

• Membrane:

  Aluminium

• Sicke:

  NBR

• Zentrierspinne:

  Nomex

• Schwingspulenträger:

  Glasfaser

• Schwingspulen:

  Kupfer

• Schwingspulendurchmesser:

  50 mm

• Antrieb / Magnetsystem:

  Neodym

• Korb:

  Aluminium

Basic Daten

• Durchmesser:

  200 mm

• Powerhandling RMS:

  150 W

• Powerhandling max :

  300 W

• Nennimpedanz:

   3 Ω

• Gleichstromwiderstand (Re):

  2.4 Ω

• Frequenzgang:

  35 - 1500 Hz

• Empfindlichkeit:

  91.7 dB @ 2.83 V / 1 m

• Resonanzfrequenz (Fs):

  41 Hz

• Linearer Hub (Xmax):

  5 mm

• Linearer Hub (Xmech):

  13 mm

T/S-PARAMETER

• QMS:

  7.4

• QES:

  0.7

• QTS:

  0.64

• Vas:

  29.4 l

• Cms:

  0.45 mm/N

• Sd:

  216 cm²

• Mms:

  34 g
