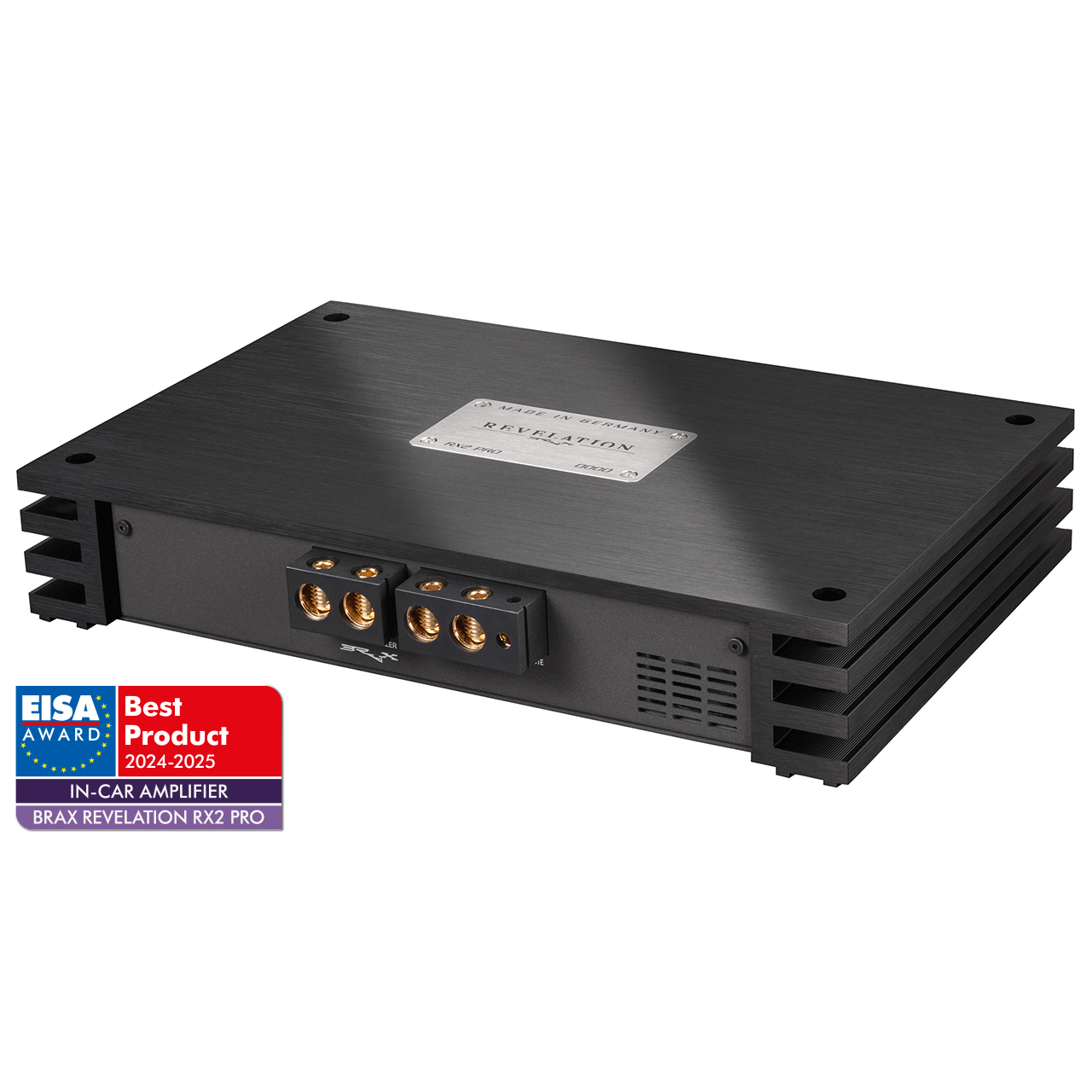

BRAX RX2 PRO mit Digital Eingang

BRAX RX2 PRO

Der Anfang einer neuen Ära

Auch wenn digitale Signalverarbeitung mit dem legendären BRAX DSP längst Einzug in die BRAX-Welt genommen hat, so galt dennoch stets die analoge Leistungsverstärkung für bestmögliche Klangqualität und Messwerte als das Maß aller Dinge. Mit der BRAX REVELATION RX2 PRO bricht nun eine neue Ära an – Wie es der Name bereits erahnen lässt: Eine neue, digitale Klang-Offenbarung, welche alles Vorangegangene im Car Audio-Segment in den Schatten stellt.

"Als leidenschaftlicher Musiker mit über 45 Jahren Erfolg in der Audio Branche, hätte ich es nie für möglich gehalten, dass Class D-Technologie jemals in der Lage sein würde mit Analogtechnik zu konkurrieren. Aber eines muss ich mit voller Deutlichkeit zum Ausdruck bringen: Die BRAX REVELATION RX2 PRO verschlägt mir den Atem. Was dieser Verstärker an absolut audiophiler Performance bietet, ist nicht von dieser Welt und hebt den BRAX Anspruch an kompromisslosen Klang ohne Wenn und Aber auf ein neues Niveau. Ich bin davon überzeugt, dass dieses technologische Kunstwerk selbst den größten Verfechtern der Analogtechnik die Augen für eine neue Ära der High-End-Verstärkung öffnen wird." 

– Heinz Fischer

Der neue Maßstab an Klangqualität – mit PURIFIs EIGENTAKT-Technologie

Die BRAX RX2 PRO kombiniert auf beeindruckendste Weise Kompaktheit und Effizienz mit technischen und klanglichen Werten, welche jegliche Qualitätsstandards im Verstärkerbau auf ein völlig neues Level heben. In enger Zusammenarbeit mit dem dänischen Hersteller PURIFI wurde auf Basis ihrer patentierten EIGENTAKT-Technologie ein einzigartiges, kompromissloses, BRAX-würdiges Konzept realisiert, welches alle bisherigen Vorurteile gegenüber digitaler Verstärkung ad absurdum führt.

Sämtliche Messwerte wie Klirrfaktor (THD+N), Intermodulation (IMD) oder Signal-Rauschabstand (SNR) sind so außergewöhnlich, dass nur die teuersten Messsysteme in der Lage sind, diese überhaupt korrekt abzubilden. Die Basis für diese einzigartige Performance bildet das Multi-Stage Feedback-Prinzip, bei dem gleich mehrere, extrem breitbandige und damit ultra-schnelle Gegenkopplungsschleifen in den Verstärkerstufen sämtliche Nichtlinearitäten kompensieren. Das geht so weit, dass sogar die Ausgangsrelais über eine eigene Regelschleife verfügen, so dass selbst deren minimaler Kontaktübergangswiderstand egalisiert wird. Entscheidend ist jedoch, dass das bei Class D-Verstärkern erforderliche LC-Ausgangsfilter in die Regelschleifen einbezogen wird und damit dessen erheblicher Einfluss auf den Klirrfaktor als auch auf den Ausgangswiderstand komplett kompensiert wird. Die RX2 PRO glänzt daher mit phänomenalen Werten für den Dämpfungsfaktor von 10.000 – Und dies nicht nur bei der typischen Messfrequenz von 1 kHz, sondern über das gesamte Audioband hinweg. Auch der bei Class D-Verstärkern lastabhängige Frequenzgang ist mit dieser Schaltungstopologie Geschichte. Egal welchen Lautsprecher die RX2 PRO treiben soll - ihr Amplitudengang präsentiert sich bei allen Impedanzen perfekt linear bis 60 kHz.

Fortschrittlichste Spannungsaufbereitung

Ein weiterer Garant für die unübertroffene Klangqualität der RX2 PRO ist der Aufwand, der für die Spannungsaufbereitung betrieben wurde. Selbstverständlich ist das Netzteil geregelt und liefert für die Leistungsstufen eine von der Batteriespannung unabhängige, konstante Ausgangsspannung. Die RX2 PRO bietet damit nicht nur volle Start-Stopp-Fähigkeit, sondern erlaubt zudem den Betrieb in Bordnetzen von Elektro-Fahrzeugen, wo Spannungen bis zu 18 Volt auftreten können. Zudem verfügt das Netzteil über eine Armada von insgesamt 67 Elektrolytkondensatoren mit gewaltiger Gesamtkapazität, um bei Bedarf kurzzeitig enorme Impulsströme liefern zu können. Damit die Leiterkarte den Stromfluss in keiner Weise hindert, sorgen gleich acht Kupferlagen für einen geringstmöglichen Innenwiderstand. Und das ist nicht alles: Die hohe Anzahl an Lagen bringt weitere Vorteile mit sich und sorgt zusammen mit dem ausgeklügelten Layout dafür, dass hohe Ströme keinen Einfluss auf sensible Eingangs- oder Gegenkopplungssignale nehmen können.

Flexible Eingangsoptionen mit erstklassiger Signalverarbeitung

Eingangsseitig bietet die RX2 PRO zwei verschiedene Optionen: Einerseits das analoge Eingangsmodul, oder aber das Modul mit digitaler SPDIF-Schnittstelle. Beide Varianten glänzen durch aufwändige Technologien, um jeglichen negativen Einfluss auf die Klangqualität von vornherein zu unterbinden.

Im analogen Eingangsmodul kommt zum ersten Mal das neue „Super-Balanced“ Prinzip zum Einsatz, bei dem pro Kanal zwei extrem rausch- und klirrarme BurrBrown Operationsverstärker OPA1612 eine differentielle Eingangsstufe bilden. Diese sind nicht nur für die Verstärkung zuständig, sondern sorgen dank der extremen Gleichtaktunterdrückung auch für eine besonders hohe Immunität gegenüber Kfz-typischen Störungen auf den Eingangssignalen.

Das digitale Eingangsmodul mit optischem als auch koaxialem SPDIF-Digitaleingang brilliert mit „State-of-the-art“ Digital/Analogwandler von ESS, der mit Messwerten aufwartet, wie sie im CarAudio-Segment bislang unerreicht sind. Ein Signal-Rauschabstand von 130 dB und ein Klirrfaktor von -117dB (entspricht 0,00014%) sind unangefochten und gewährleisten perfekte Klangneutralität. Grund für diese phänomenalen Werte ist auch hier der außergewöhnliche Aufwand bei der Versorgung des D/A-Wandlers. Ein eigens von ESS entwickelter Dual-Spannungsregler versorgt jeden Kanal separat mit einer extrem rauscharmen und hochstabilen Betriebsspannung. Als Teil eines logischen, ganzheitlichen Konzepts nach BRAX-Maßstab unterstützt das digitale Eingangsmodul selbstverständlich das proprietäre DiSAC 2.0 Protokoll des BRAX DSP für eine einzigartige Lautstärkeregelung am Ende der Signalkette.

Kompakte Bauweise und revolutionäre Effizienz

Neben all ihren unschlagbaren, technischen Highlights präsentiert sich die RX2 PRO in besonders eleganter und kompakter Form. Trotz ihrer enormen Ausgangsleistung von 2 x 300 Watt an 4 Ohm bzw. 2 x 510 Watt an 2 Ohm (bzw. 1 x 930 Watt an 4 Ohm gebrückt) ist sie exakt genauso groß wie ein BRAX DSP und damit fast 40% kompakter als eine GX2000 bzw. sogar 66% kleiner als eine MX4 PRO. In Bezug auf Effizienz, Strombedarf und geringer Wärmeentwicklung schlägt sie ein völlig neues BRAX-Kapitel auf und folgt damit dem allgemeinen Trend nach höherer Packungsdichte und gesteigertem Wirkungsgrad, um auch in modernsten Fahrzeugen einen geeigneten Platz zu finden.

Die preisgekrönte, digitale Revolution im Verstärkerbau

Egal unter welchem Gesichtspunkt man die RX2 PRO betrachtet – sie ist schlicht und ergreifend eine Revolution. Nach über drei Jahren intensiver Forschungs- und Entwicklungszeit setzt sie ein unvergleichliches Zeichen und damit den neuen Maßstab im Verstärkerbau, was bereits zum Marktstart mit der EISA-Prämierung als bester „In-Car Amplifier“ 2024-2025 kompromisslos anerkannt wird:

„Was bislang undenkbar war, ist jetzt Realität: Mit der BRAX REVELATION RX2 PRO stellt Audiotec Fischer die erste „digitale“ Endstufe unter dem Markennamen Brax vor. Um mit Class-D Technologie an die analogen High-End Verstärker von Brax heranzukommen oder diese sogar zu übertreffen, wird in der BRAX REVELATION RX2 PRO erstmals im Automotive-Bereich Purifi’s innovative „Eigentakt“-Technologie vorgestellt, die in Sachen Performance und Klang neue Maßstäbe setzt. Die BRAX REVELATION RX2 PRO benutzt ausschließlich die weltweit besten Komponenten, sie lässt sich wahlweise mit einem analogen Eingangsmodul mit TI / BurrBrown Operationsverstärkern oder einem digitalen Modul mit ESS Wandlern ausrüsten, so dass in jedem Fall für allerbeste Signalqualität gesorgt ist. Das Resultat ist einerseits immense Leistung von 2 x 300 Watt an 4 Ohm oder 2 x 510 Watt an 2 Ohm, und andererseits, viel wichtiger, die Abwesenheit von Rauschen und Verzerrungen aller Art. Wer auf der Suche nach einer modernen, kompakten Class-D Endstufe mit echtem High-End Anspruch ist, wird bei der BRAX REVELATION RX2 PRO fündig.”

Features

• Proprietäres, brückbares High-End Class D Verstärkerkonzept basierend auf PURIFIs patentierter “EIGENTAKT”-Technologie – bietet eine Klangqualität, die selbst die besten Class A und Class AB-Verstärker in den Schatten stellt
• Einzigartiges „Multistage Feedback Design“ – mehrere Gegenkopplungsschleifen kompensieren individuell sämtliche Nichtlinearitäten in der Leistungssektion inklusive der LC-Filter und sogar der Ausgangsrelais für absolute Präzision.
• Überragende Messwerte – übertreffen dank vernachlässigbarem THD+N, minimalsten Intermodulationsverzerrungen, einem Impedanz-unabhängigen, linearen Frequenzgang bis 60 kHz und einem enormen Signal-Rausch-Abstand, alles bisher Dagewesene
• Modulares Eingangs-Konzept mit wählbaren Modulen – bietet die Wahl zwischen analogen oder digitalen Eingängen
  • Analoges Stereo-Eingangsmodul – mit innovativer „Super-Balanced“ -Eingangsstruktur für besonders hohe Störunempfindlichkeit dank maximaler Gleichtaktunterdrückung, ausgestattet mit den derzeit klanglich besten und ultra-rauscharmen Operationsverstärkern OPA1612 von BurrBrown
  • Digitales Stereo-Eingangsmodul – ausgestattet mit dem neuesten „State-of-the-art“ Digital/Analogwandler ES9039Q2M von ESS, der mit einem eigens von ESS dafür entwickelten Spannungsregler versorgt wird, bei dem jeder DAC-Kanal separat auf eine extrem rauscharme und stabile Versorgung zurückgreifen kann. Ausgestattet mit einem optischen und einem koaxialen SPDIF-Eingang, die unser proprietäres DiSAC-Protokoll für verlustfreie und hochinnovative Lautstärkeregelung unterstützt, steuerbar über den BRAX DSP
• Unvergleichlich aufwändige Stromversorgung – geregeltes, start-stopp-fähiges Netzteil für die Ausgangsstufen mit gewaltiger Gesamtkapazität für maximale Impulsstromfähigkeit. Separate Spannungsregler für jede Eingangs- und Treiberstufe garantieren maximale Stabilität und verhindern jegliche Einflüsse auf die Signalqualität; geeignet bis 18V Bordnetzspannung für Elektrofahrzeuge
• Außerordentlicher, frequenzunabhängiger Dämpfungsfaktor von über 10.000 @ 4 Ohm – sorgt im Gegensatz zu herkömmlichen Class D-Konzepten für maximale Lautsprecherkontrolle bei allen Frequenzen und damit für unvergleichliche Klangpräzision
• Besonders kompakt und maximal effizient – gleiche Größe wie ein BRAX DSP, dank geringer Wärmeentwicklung und hohen Wirkungsgrad ideal für moderne Fahrzeugkonzepte
• Extrem niederohmige 8-lagige Leiterkarte – ermöglicht gleichzeitig maximalen, verlustfreien Stromfluss und bestmögliche Trennung der sensiblen Signale der Eingangssektion von den Leistungsstufen
• Ausschließliche Verwendung edelster und selektierter Bauteile – garantiert maximale Serienkonstanz und außerordentliche Haltbarkeit
• Komplexe Schutzschaltungen – Optimaler Schutz des Verstärkers und der angeschlossenen Lautsprecher unter allen erdenklichen Last- und Temperaturbedingungen
• Prozessor- und temperaturgesteuerter Lüfter – sorgt für eine optimale Kühlung und idealen Betriebstemperaturbereich des Verstärkers
• Separater Anschluss für BRAX Power Stabilizer – für eine verbesserte Stromversorgung und Maximalleistung des Verstärkers
• Massiver Kühlkörper aus einer speziellen Aluminiumlegierung – ermöglicht eine optimale Wärmeableitung und kontinuierlich hohe Leistung
• Eingravierte Seriennummer im Edelstahltypenschild – unterstreicht die Exklusivität des Verstärkers

Technische Daten

Lieferumfang

1 x High-End Verstärker BRAX REVELATION RX2 PRO
1 x BRAX REVELATION T-Shirt
3 x Inbusschlüssel
1 x Urkunde
1 x Audio Precision Messprotokoll
1 x Bedienungsanleitung
