Up6 DSP MK2

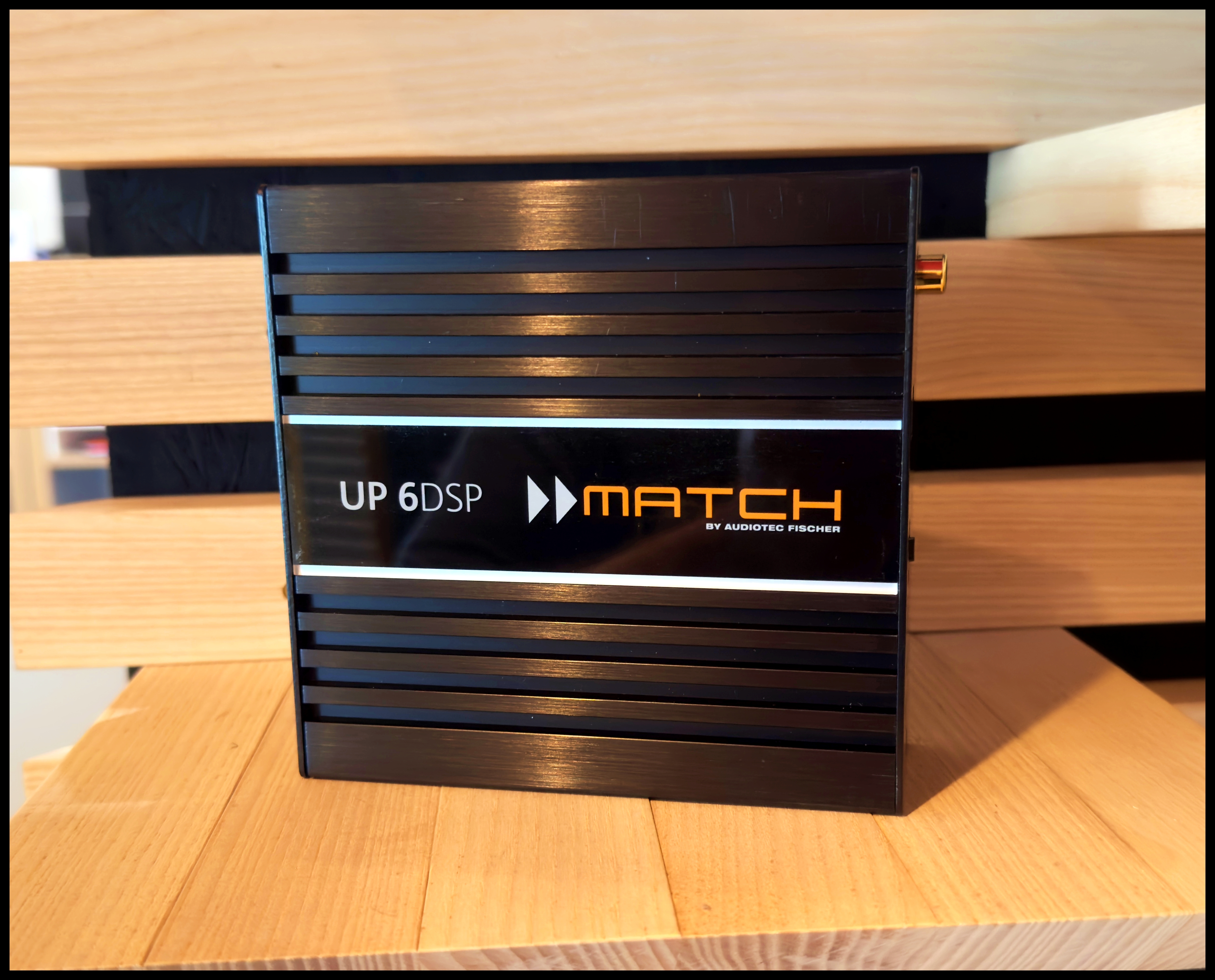

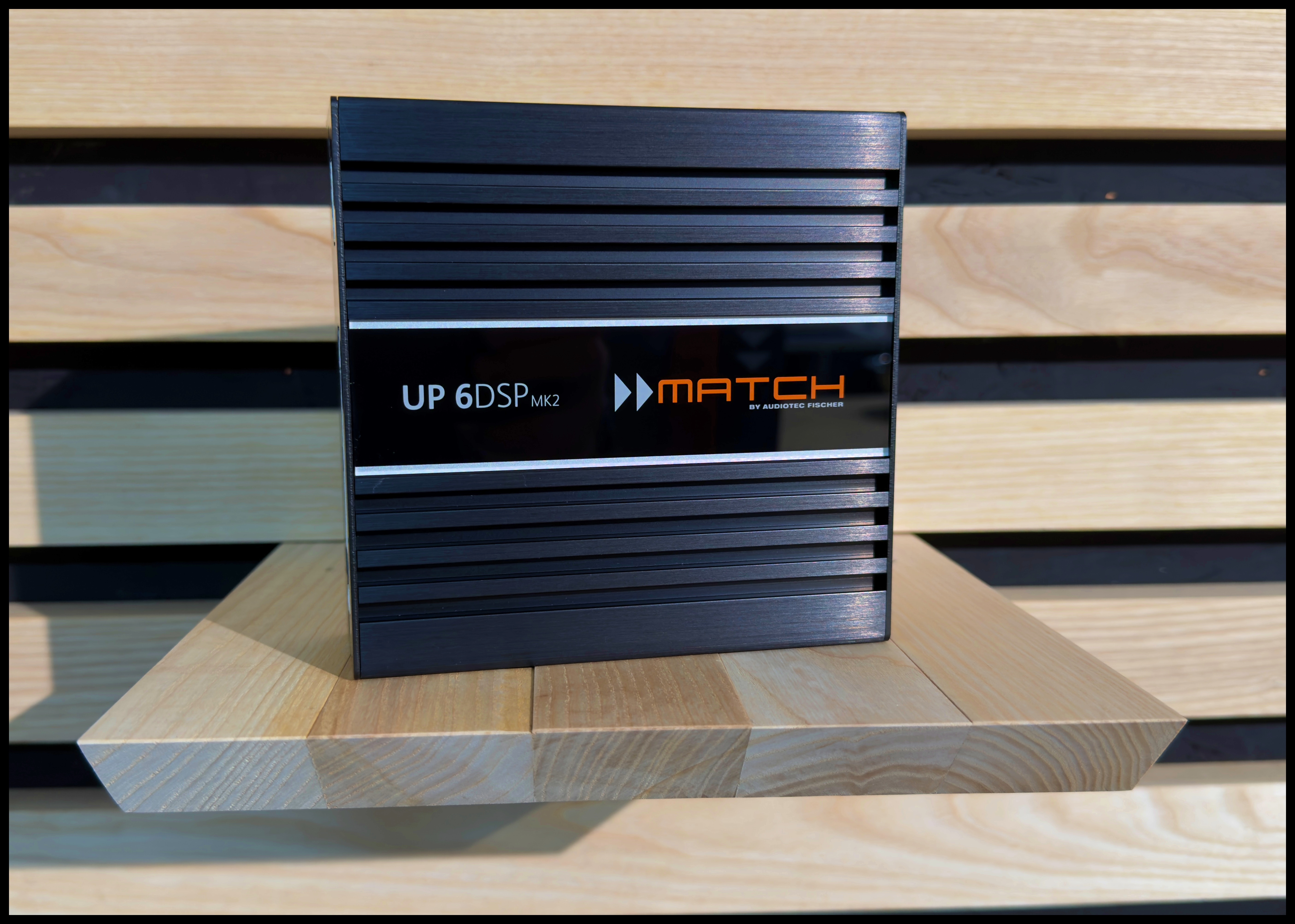

MATCH UP 6DSP MK2

Kompaktes Kraftpaket mit smarter Integration und moderner DSP-Technologie

Die MATCH UP 6DSP MK2 vereint einen leistungsstarken 6-Kanal Class GD Verstärker mit einem integrierten 7-Kanal DSP und liefert Power und Dynamik für authentischen HiFi-Sound – bei gleichzeitig OEM-naher, sauberer Integration im Fahrzeug. In der MK2-Generation wurde das Konzept gezielt weiterentwickelt und bringt mit USB-C Port sowie Extension Card 2.0 Slot wichtige Updates für eine zeitgemäße und erweiterbare Systemintegration mit.

Perfektes Upgrade für Standard-Soundsysteme

Für die Anpassung an bestehende Werksanlagen bietet die UP 6DSP MK2 sechs Highlevel-Eingänge zum Abgriff der OEM-Lautsprechersignale (inkl. ADEP.3 zur sicheren Anbindung an viele Werksradios) sowie zusätzlich einen optischen Digitaleingang zur Integration digitaler Quellen.

Auf der Ausgangsseite stehen sechs Verstärkerkanäle zur Verfügung, ergänzt um einen Vorverstärkerausgang und den integrierten 7-Kanal DSP für flexible Lautsprecherkonfigurationen und präzises Soundtuning. Leistungsseitig liefert die Endstufe 4 x 65 Watt RMS @ 4 Ω sowie zwei Leistungskanäle für Subwoofer oder leistungsstarke Tieftöner mit bis zu 2 x 90 / 160 Watt RMS @ 4 / 2 Ω maximaler Ausgangsleistung – ideal für ein kraftvolles Frontsystem plus souveräne Subwoofer-Ansteuerung.

Damit kombiniert die UP 6DSP MK2 Performance und Konnektivität in einem kompakten, platzsparenden Design und gewinnt in der MK2-Generation zusätzlich an Erweiterbarkeit: Der neue Extension Card 2.0 Steckplatz kommt zum Einsatz, ein überarbeitetes Erweiterungssystem mit verschraubter Kunststoffabdeckung und serienübergreifender Kompatibilität. Damit lässt sich die Systemintegration bei Bedarf modular ausbauen, zum Beispiel um Bluetooth^® HD oder zusätzliche analoge bzw. digitale Eingänge. Der USB-C Port sorgt zudem für einen zeitgemäßen Zugriff via DSP PC-Tool.

ACO – Advanced 32 Bit CoProcessor-Plattform

Die UP 6DSP MK2 ist natürlich mit der proprietären 32 Bit ACO-Plattform ausgestattet – diese übernimmt nicht nur ultraschnell alle Steuerungsaufgaben, sondern bietet vor allem ein ganzes Bündel an Audiofunktionen: Fantastische Soundeffekte wie Augmented Bass Processing oder RealCenter sind ebenso implementiert wie ein kanalgetrennter Input EQ samt Advanced Input Signal Analyzer (AISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten.

DSP PC-Tool 6 feat. TuneEQ – Leistungsstarke Features für ultimative Klangerlebnisse

Selbstverständlich ist die MATCH UP 6DSP MK2 über unser professionelles und zugleich außergewöhnlich intuitives DSP PC-Tool 6 konfigurierbar. Die bekannten, zahlreichen Einstellmöglichkeiten lassen keinerlei Wünsche offen und garantieren eine äußerst präzise Klanganpassung selbst bei komplexen Systemkonfigurationen. Und dank der neuen, proprietären TuneEQ 2.0 sowie der TuneToTarget-Funktion zur automatisierten Frequenzgangkorrektur, spart man beim Sound-Tuning auch noch eine Menge Zeit.

Virtual Channel Processing – so geht Signal-Routing heute

Eine optimale Adaption an bestehende Mehrkanal-Soundsysteme macht eine vernünftige Verwaltung und Konfiguration der vielen DSP-Kanäle im Verstärker unumgänglich.
Speziell wenn die Front-, Heck-, und auch Centersysteme in verschiedene aktive Mehrwegesysteme aufgegliedert werden, stößt man mit herkömmlichen Routing-Konzepten bei der Umsetzung, als auch bei der Bedienbarkeit, schnell an Grenzen. Das mehrstufige "Virtual Channel Processing" ermöglicht es, in Verbindung mit der anerkannt benutzerfreundlichen DSP PC-Tool Software selbst hochkomplexe Anlagen-Konfigurationen einfach abzubilden und unsere proprietären FX-Soundfeatures frei zuzuordnen.


Features

• 6-Kanal Verstärker mit hocheffizientem Class GD Konzept, welches überragende Klangqualität mit maximaler Effizienz kombiniert
• 7 DSP-Kanäle für maximale Flexibilität bei der Aufrüstung von Standard-Soundsystemen mit bis zu 6 Kanälen
• Optionale Kabelbäume zur einfachen Integration in bestehende Mehrkanal-Werks-Soundsysteme
• EV-Ready – erweiterter Eingangsspannungsbereich bis 18 V für einen stabilen Betrieb auch in Elektrofahrzeugen mit erhöhten Bordnetzspannungen
• Intelligenter 6-Kanal Highlevel-Eingang mit ADEP.3-Schaltkreis zur nahtlosen Integration in OEM-Soundsysteme
• Extrem leistungsfähiger „Fixed Point“ Audio DSP mit 64 Bit Auflösung
• VCP (Virtual Channel Processing) ermöglicht hochkomplexe Soundsysteme noch flexibler zu konfigurieren durch:
  • Ausgangskanalübergreifenden Gruppen-Equalizer
  • Mehrwege-Konfiguration der DSP-Soundeffekte (SFX)
  • Zusätzliche Funktionen wie Rear Attenuation
• 1:1 IOR (Input-to-Output Routing) – alle Highlevel-Eingänge können je einem Verstärkerausgang zugewiesen werden und somit vom Eingang bis zum Ausgang durchgeroutet werden
• ACO – Advanced 32 Bit CoProcessor-Plattform für System- und DSP-Features:
  • AISA (Advanced Input Signal Analyzer) und InputEQ zur einfachen Analyse und Korrektur der Eingangssignale
  • DLC (Dynamic Loudness Control) und RTC (Remote Tone Control) für eine lautstärkeabhängige dynamische Anpassung von Höhen und Tiefen
  • Proprietäre TuneEQ-Funktion zur automatisierten Einstellung der Eingangs-, virtuellen und Ausgangsequalizer
  • SFX-Soundeffekte – Augmented Bass Processing, RealCenter & Co
• Stabilized Output Power-Technologie (SOP Max) für dauerhaft stabile Ausgangsleistung – durchgängig volle Performance unabhängig von der Betriebsspannung
• Extension Card 2.0 Slot zur Integration zusätzlicher Schnittstellen wie Bluetooth^® HD Audio, weiterer analoger Eingänge oder zukünftiger Signalquellen
• Optischer SPDIF-Eingang mit einer Abtastrate zwischen 12 und 96 kHz
• Mono Cinch-Ausgang für den Anschluss weiterer Verstärker, z.B. eines Subwoofer Verstärkers dem MATCH UP 1FX
• Kompakter, zukunftssicherer SCP (Smart Control Port) für den Anschluss von Fernbedienungen und weiterem Zubehör
• Intelligentes Energiemanagement für perfekte Spannungsstabilität über alle modernen Fahrzeugplattformen hinweg
• Start-Stopp-fähiges Netzteil bis hinab zu 6 Volt Versorgungsspannung
• Auto Remote-Schalter zur automatischen Einschaltung des Verstärkers ohne zusätzliche Remote-Leitung
• Extrem kompakte Abmessungen und geringe Wärmeentwicklung dank sehr hohem Wirkungsgrad
• Maximale Kontrolle mit DSP PC-Tool 6 – professionelle Software zur optimalen Verstärkerkonfiguration und präzisen Klangabstimmung im Fahrzeug

Spezielle Features:

Class GD Technologie

Audiotec Fischers einzigartiges Class GD Konzept vereint die Vorteile der Class G-Technologie mit dem Prinzip eines Class D Verstärkers.
Daraus resultiert ein ungewöhnlich hoher Wirkungsgrad, der herkömmliche Class D-Verstärker nochmals übertrifft. Die Vorteile spielt das Class GD-Konzept bei kleiner und mittlerer Aussteuerung aus, indem die interne Versorgungsspannung der Leistungsstufen in Abhängigkeit von der Amplitude des Eingangssignals stufenweise variiert. Damit wird die mittlere, vom Verstärker erzeugte Verlustleistung drastisch reduziert.

ACO – Advanced 32 Bit CoProcessor

Die ACO-Plattform (Advanced CoProcessor) übernimmt sämtliche Steuerungs- und Kommunikationsaufgaben innerhalb des DSP-Systems. Sie sorgt für extrem schnelle Systemstarts, blitzschnelle Umschaltung zwischen bis zu zehn Sound Setups sowie eine reibungslose, verzögerungsfreie Datenkommunikation mit der DSP PC-Tool Software. Darüber hinaus bildet ACO die Grundlage für zahlreiche Zusatzfunktionen – darunter unsere SFX-Soundeffekte wie „Augmented Bass Processing“ und „RealCenter“, Funktionen wie Dynamic Loudness Control (DLC) und Remote Tone Control (RTC) sowie einem kanalgetrennten Input EQ mit integriertem Advanced Input Signal Analyzer (AISA) zur einfachen Analyse und Korrektur von Eingangssignalen, die bereits ab Werk ein Equalizing beinhalten. ACO steht somit für maximale Performance, Flexibilität und Zukunftssicherheit.

Intelligenter Highlevel-Eingang ADEP.3

Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Verstärkers Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der ADEP.3-Schaltkreis (Generation 3) erfüllt die neuesten Anforderungen moderner OEM-Autoradios und sorgt für eine fehlerfreie Integration. Gesteuert über die ACO-Plattform ist das System zukunftssicher ausgelegt und kann flexibel auf zukünftige Änderungen in den Diagnosesystemen von Werksradios reagieren. So wird maximale Kompatibilität mit nahezu allen OE-Radios gewährleistet – ganz ohne unnötige Belastung der Lautsprecherausgänge bei hohen Pegeln.

Power Save Modus

Der Power Save Modus dient zur Reduzierung der Leistungsaufnahme des Verstärkers (und ggf. zusätzlich angeschlossener Verstärker), wenn über einen bestimmten Zeitraum kein Musiksignal erkannt wird.
Wird der Power Save Mode aktiv, schalten sich die internen Verstärkerstufen sowie der Remote-Ausgang automatisch ab. Liegt anschließend wieder ein Musiksignal an, kehrt das Gerät innerhalb von ca. 2 Sekunden in den Normalbetrieb zurück.
Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.

Automatic Digital Signal Detection

Der Verstärker erlaubt eine signalgesteuerte Umschaltung zwischen den analogen und dem Digitaleingang. Sobald ein Audiosignal am Optical Input detektiert wird, schaltet der Verstärker auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion aktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden.

Start-Stopfähigkeit

Das Netzteil im MATCH UP 6DSP MK2 Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der Verstärker auch beim Motorstart voll funktionsfähig bleibt.

DSP Features

TuneEQ

TuneEQ ist eine extrem flexible und besonders einfach zu bedienende Funktion zur automatisierten Frequenzgangkorrektur. Eine einzige Messung pro jeweiligem Audiokanal bzw. Kanalpaar mit einem geeigneten Messmikrofon (wie z.B. unserem AMI Tuning Kit) reicht aus, damit TuneEQ die Equalizer selbständig und präzise an die gewünschte Referenzkurve anpassen kann. TuneEQ nutzt dabei den gesamten Funktionsumfang des parametrischen Equalizers, einschließlich der Mittenfrequenz, des Q-Faktors und der Verstärkung. Und weil die dafür erforderlichen, hochkomplexen Rechenoperationen im Hintergrund ablaufen, spart man beim Sound-Tuning mit TuneEQ auch noch eine Menge Zeit.

RealCenter

Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt, um ein einzigartiges Centersignal zu erzeugen. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung – und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an.

Augmented Bass Processing

Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern.
„Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist. Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt.

Technische Daten

* Gleichstromwiderstand min. 3,0 Ohm
** In typischen Mehrkanal-Anwendungen

Lieferumfang

1 x MATCH UPGRADE Verstärker UP 6DSP MK2
5 x Anschlusskabel
1 x Montagebleche & -material
1 x USB-Kabel
1 x Bedienungsanleitung
